遥控开关是现代工业或者现代家庭中常用产品之一，它由可移动的遥控发射器，以及固定在墙壁上的开关接收器组成，所有功能既可在墙壁开关上直接操作，也可以用遥控器远距离操控。遥控开关分发射（遥控器）和接收（开关）两部分，发射器把控制电信号编码，然后调制（红外调制，电磁波调制和网络数据信号调制），转换成无线信号发送出去；接收原理：收到载有信息的无线电波信号，然后放大、解码，得到原先的控制电信号，将电信号再进行功率放大用来驱动相关的电气元件（可控硅、继电器和莫斯管）。本文主要介绍了五种自制遥控开关电路。

最简单自制遥控开关电路（一）

　　该遥控开关的特点是不需专用遥控手机，可用家中现成的彩电

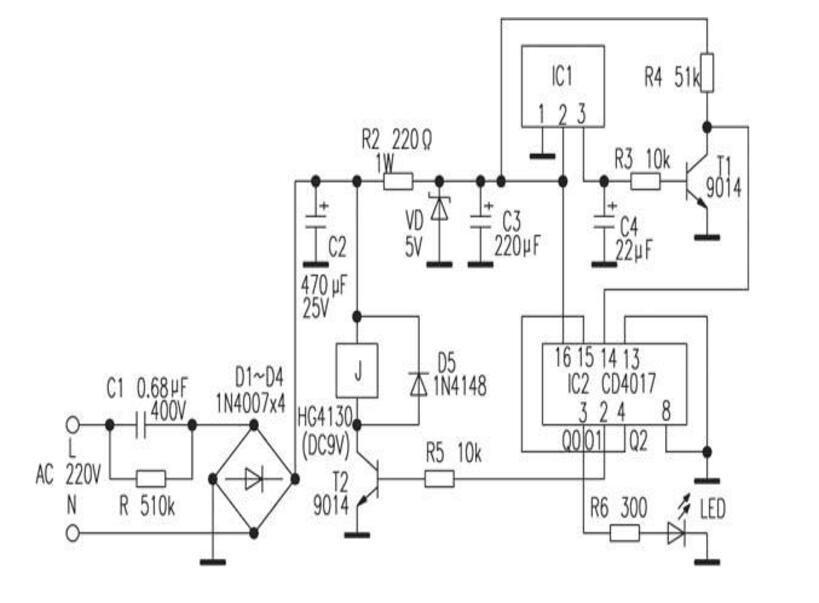

　　遥控器进行遥控操作，能非常方便地对家用电器实行开、关控制，遥控距离可达六、七米。电路原理如图所示。图中IC1为彩电遥控接收头，①脚为地，②脚为＋5V电源端，③脚为信号输出端，未接收到信号时为＋3.6V左右，接收到信号时为0V左右，IC2为CD4017十进制计数／译码集成电路。交流220V电源经降压、整流和滤波后得到的直流12V电压作为继电器的工作电压，＋12V再经R2限流，VD稳压后得＋5V为电路其他部分供电。静态时，T1导通，IC2的状态为Q0＝1，并保持不变，指示灯LED点亮。当按一下遥控器上的任一键时，IC1的③脚输出一串低电平脉冲，经C4平滑后，T1由导通变为截止，IC2的{14}脚输入一正脉冲，Q0＝0，Q1＝1，T2导通，J吸合，被控制的家用电器得电工作。再按一次遥控器时，Q1＝O、Q2＝1，由于Q2端接IC2{15}脚，使IC2复位，Q1＝1，因此J失电，被控制的电器断电。

　　此相关电路如下：

最简单自制遥控开关电路（二）

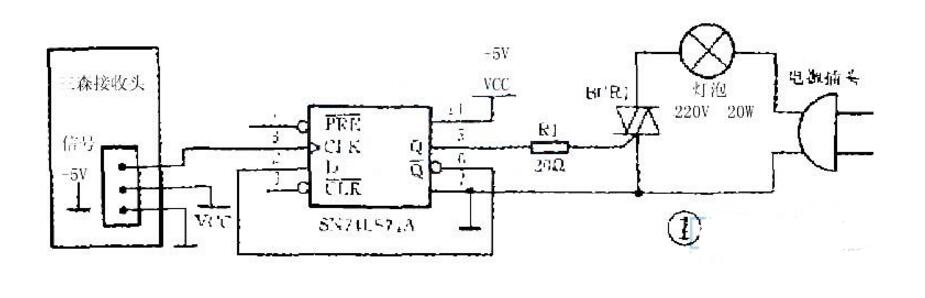

　　图1是由三森红外接收头和双D触发器SN74LS74为主要元件制作的红外遥控开关灯电路。图中将D触发器的6脚直接接到2脚D输入端构成T触发器。红外接收头静态时信号端输出高电平。此时无脉冲信号送到触发器时钟输入端3脚，2脚D端为高电平。5脚Q端为低电平。双向可控硅BCR1不导通灯泡不亮。当红外接收头收到发射器发出的红外线脉冲信号时，红外接收头将输出标准的负脉冲编码信号。此脉冲信号从接收头的信号端送到D触发器IC1A的第3脚（即时钟输八端cLK），该负脉冲信号的上升沿使节T‘触发器翻转，此时2脚D端为低电平5脚Q端为高电平，双向可控硅导通灯泡被点亮。需要关灯时再按遥控器的任一键，接收头输出负脉冲使触发器再次翻转，此时5脚Q端为低电平，双向可控硅BCR1不导通达到关灯的目的。此电路的特点是所需元件少，容易制作。

最简单自制遥控开关电路（三）

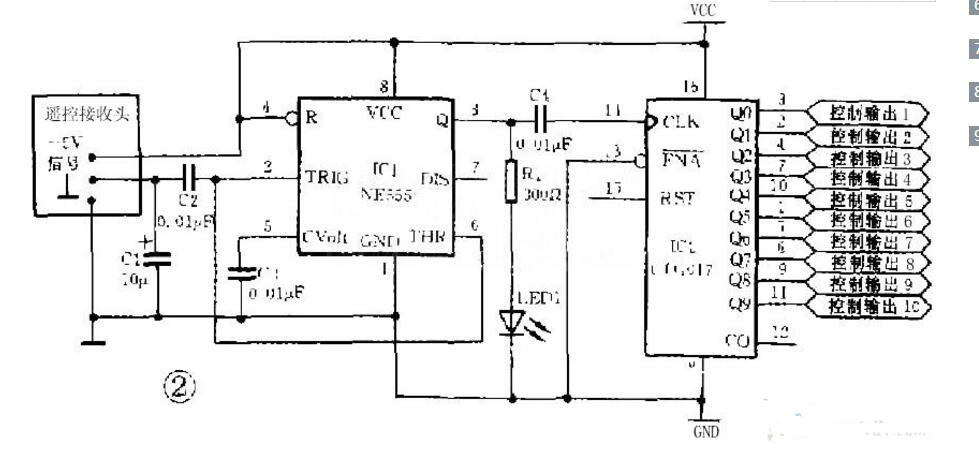

图2是由画佳红外接收头配合NE555和十进制计数器CD4017为主要元件构成多路程序控制电路。

　　图中遥控接收头由于采用画佳接收头，所以在接收头信号端和地端并联一个电容器C1，使得接收头输出的负脉冲幅度）从0.4V左右增大到4V以上：实验证明：C1如果选的太小会发生触发后状态不能保持的现象。C1选的太大又会出现触发失灵的现象；一般选用10-47F为宜，图中C1选用10aF电解电容。当接收头接收到遥控器发出的红外线脉冲信号时，从信号端输出的负脉冲经c2耦合到Ic12脚，IC1是由NE555接成的施密特触发电路，脉冲信号经过IC1整形后从3脚输出再经C4耦台到IC2的14脚CD4017时钟上升沿计数端、控制输出端Q0~Q9从静态时Q0为高电平其它全为低电平，变为Q1高电平其它低电平；此时与Q1联接的可控硅导通（图中省略没画）使与之相连的负载工作。当再次按下遥控器上的任一键时。电平变为Q2高电平其它全为低电平，只有与Q2连接的负载工作；若继续按下遥控器上任一键，控制输出端会按上述方式顺序执行当Q9为高电平时若再次按动遥控器，输出状态会周而复始变为初始状态，即QO为高电平其它全为低电平。

最简单自制遥控开关电路（四）

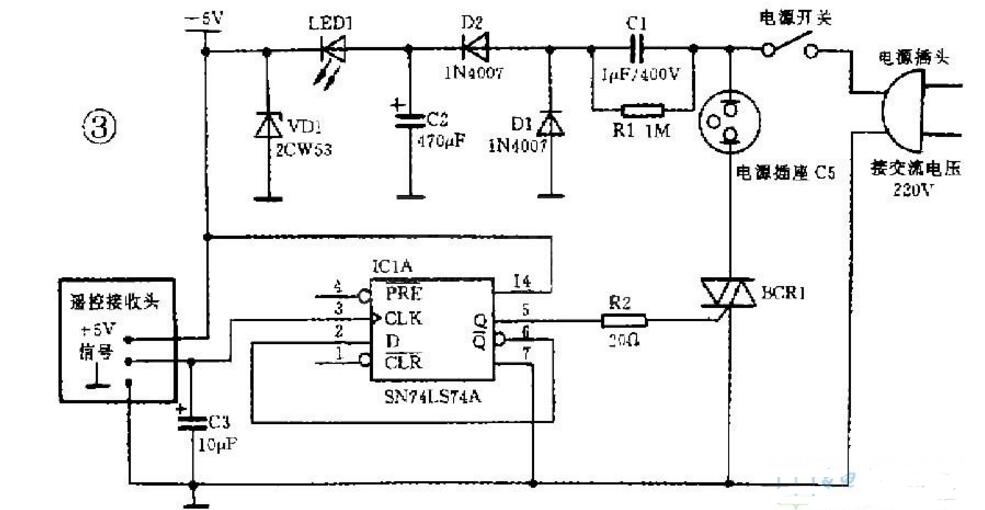

图3是采用画佳红外接收头与74LS74配合制作的一个电路。

　　由于控制电路不需太大的电流又希望电路体积小价格便宜，所以本电路电源采用电容降压半渡整流电路，由于电路板带220V市电所以在制作中应注意安全。使用时将需要遥控的家用电器的电源插头插入电源插座Cz即可。顺便说一下，遥控发射器各键的发射编码不同，所以各键的使用效果也不一样，对于图一中的简单电路使用频率效低的键效果较好（对图2、图3电路影响不大）。按键的手法对控制也有影响。

最简单自制遥控开关电路（五）

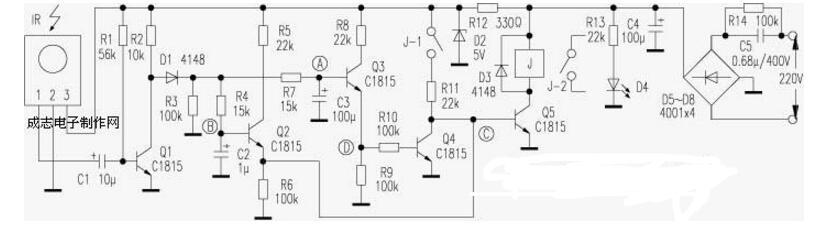

　　本遥控开关仅用了5只三极管，整个电路可装在尺寸仅40ｍｍ&TImes;50ｍｍ的电路板上，能对各种电器进行遥控开／关操作，电路见附图。所使用的遥控发射器是普通家电遥控器。接收控制电路只要按图正确焊接，无须调试即可成功。

　　IR为红外线遥控接收头，未接收到红外线信号时，①脚输出高电平，接收到红外线信号时，①脚输出一连串低电平脉冲。R4、C2与R7、C3组成两个积分电路，Q4、Q5、J组成继电器控制电路，C5、D5～D8组成交流降压整流电路。平时待机或上电后的初始状态是：Q1导通，Q2截止，Q5截止，继电器J不工作。

　　遥控开机过程，短按遥控器按钮（小于0.5秒），在这较短的时间内，因C3容量远大于C2，故B点电位很快升到高电位（约1V左右），而A点电位上升不到0.6V，因此Q3不能导通，只有Q2导通，这样，C点为高电位，Q5导通，继电器J动作，其接点J—1、J－2同时吸合，J－2接通电器电源。这时即使IR不再收到信号，因电源经R11向Q5提供偏置，故Q5保持导通，J仍继续吸合，达到短按遥控钮实现开机的目的。

　　遥控关机过程：长按遥控器按钮（3秒以上）时，IR输出低电平脉冲使Q1输出高电平脉冲，经D1整流后送至A点、B点进行积分处理，最终使Ａ点电位大于1V（实测为1.3V左右），Q3导通，D点为高电平，Q4导通，C点为低电平，致使Q5截止，J释放，J－1、J－2断开，达到长按遥控钮实现关机的目的。松开遥控钮后，IR不再收到红外线信号，C2、C3放电，Q2、Q3截止，电路又进入等待状态。只有再次短按遥控器按钮，电路才会重新动作，重复遥控开机的过程。
